TABLEROS DE CONTROL Y TRANSFERENCIA

PLANTAS ELECTRICAS EN OPERACION DE EMERGENCIA.

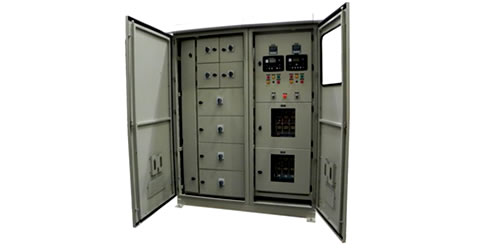

Nuestros diseños de tableros de control y transferencia están fabricados para operar planta de operación en transición abierta con la red normal, de cualquier fabricante de plantas eléctricas. Contamos en inventario con una amplia gama de capacidades.

SISTEMA DE CONTROL

Fabricados a base de Módulos de Control Marca ComAp o DEEPSEA.

En cualquiera de sus versiones estos tableros de control cuentan con:

  • Encendido/Apagado Manual y Automático.
  • Botones para un control simple.
  • Mensajes de Diagnóstico.
  • Control del interruptor de la red eléctrica comercial.
  • Pantalla gráfica LCD.
  • Parámetros completamente programables vía PC.
  • Múltiples Mediciones del Generador y de la Red Eléctrica.
  • Protección completa del grupo electrógeno.
  • Control desde una estación remota vía RS232 o MODEM.
  • Medición de nivel de combustible en porcentaje.

Estos controladores de grupos electrógenos operan en:

  • Mando manual.
  • Automático y remoto para el funcionamiento en modo stand-by.
  • Monitoreo de las principales señales de interés (como los voltajes de la red eléctrica comercial) y protección del grupo electrógeno.

Están equipados con un potente panel gráfico, los íconos, símbolos y gráficos de barras para una operación intuitiva junto con una alta funcionalidad, brinda un nuevo estándar en el control de grupos electrógenos.

BENEFICIOS
  • Menor cantidad de componentes.
  • Solución integral.
  • Menor complejidad del sistema.
  • El mejor precio/desempeño.

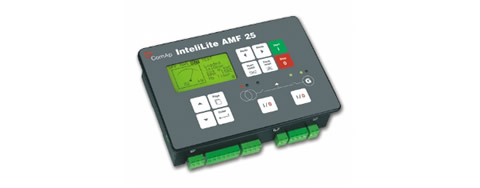

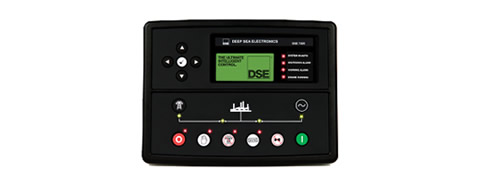

Tanto el módulo DEEP SEA 7320 ó InteliLite® proveen facilidades de medición y alarmas mediante el display LCD con las siguientes funciones, accesible vía los pulsadores PAGE y las flechas direccionales:

  • Voltaje del Generador L1-N, L2-N, L3-N.
  • Voltaje del Generador L1-L2, L2-L3, L3-L1.
  • Frecuencia del Generador Hz.
  • Velocidad Motor RPM.
  • Presión de Aceite de Motor.
  • Temperatura de Motor.
  • Voltaje de Batería.
  • Voltaje de la Red Eléctrica L1-N, L2-N, L3-N.
  • Voltaje de la Red Eléctrica L1-L2, L2-L3, L3-L1.
  • Número de Intentos de Arranque.
  • Frecuencia de la Red Eléctrica Hz.
  • Generador kVA L1,L2,L3, Total.
  • Generador pf L1,L2,L3, Promedio.
  • Generador kVAr L1,L2,L3, Total.
  • Generador KWh.
  • Generador KVAh.
  • Generador KVArh.
  • Horas de Servicio del Motor.
  • Tiempo Remanente hasta próximo mantenimiento.
ALARMAS CON MONITOREO REMOTO
  • Bajo/Alto Voltaje del Generador.
  • Sobre corriente.
  • Baja/Alta Frecuencia Generador.
  • Baja/Sobre velocidad.
  • Falla de Carga.
  • Botón Parada Emergencia Activado.
  • Baja presión aceite.
  • Alta temperatura de Motor.
  • Falla de Arranque.
  • Falla de puesta en enfriamiento motor.
  • Protección Corto Circuito Generador.
  • Potencia Inversa.
  • Error de Rotación de Fases de Generador.
  • Protección de Falla de Tierra.
  • Señal de sensado de pérdida de velocidad.
  • Bajo/Alto Voltaje Baterías
  • Entro Otras programables.
TEMPORIZACIONES

Funciones incluidas.

  • Alarma/Apagado por Bajo/Alto Voltaje Generador.
  • Alarma/Apagado por Baja/Alta Frecuencia Generad.
  • Alarma/Apagado por Baja/Alta Velocidad.
  • Alarma/Apagado por Baja Presión Aceite.
  • Alarma/Apagado por Alta Temperatura Motor.
  • Alarma de Alto/Bajo Voltaje Batería.
  • Alarma/Trip Eléctrico/Apagado por Sobre corriente.
  • Apagado por Potencia Inversa.
  • Eléctrico/Apagado por Secuencia Fases.
  • Apagado por Falla Tierra.
  • Apagado por Falla Corto Circuito.
  • Ciclos ajustables en largo y cantidad de arranques.
  • Entrada de arranque remoto externo (En carga/Sin carga/en demanda de carga).
  • Entrada para bloqueo de Sistema.
  • Entradas tipo botón pulsador para control de intercambio de cargas.
  • Monitoreo de Velocidad del Alternador.
  • Sincronoscopio con salida de auto sincronización.
  • Historial de Eventos de Alarmas y Apagados.
  • Control y Telemetría Remota Total (Opc).
  • Display Gráfico LCD tipo multilenguaje.
  • Facilidad Multilenguaje.
  • 9 Entradas Digital – Totalmente configurables por usuario y expandibles hasta 24 entradas.
  • 4 Salidas de relés Configurables.
  • Iluminación de back LCD para operación con bajo nivel de iluminación.
  • Seguridad vía Números PIN de acceso restricto.
  • Habilidad de Mensajería SMS con un Módem GSM (no incluido).
  • Configuración limitada desde panel frontal –incluyendo selección de lenguaje de usuario.
SOFTWARE

Tanto el módulo de control InteliLite ComAp o DEEPSEA 7320 cuentan con un software amigable. Cualquier cambio que se quiera realizar, solo bastará hacer los con cambiarlos en software vía PC o panel frontal. La comunicación se realiza mediante el protocolo RS232, Modbus o Módem GSM o vía ETHERNET.

SISTEMA DE TRANSFERENCIA

Dependiendo de las características eléctricas de los equipos que van de los 70 a los 6300amperes en sus diferentes modalidades las cuales dependiendo de su rango en el cual se encuentren pueden ser construidos con transferencias a base de:

  • Interruptores del tipo electromagnéticos.
  • Interruptores Termomagnéticos.
  • Contactores magnéticos.
  • Unidades de transferencia de doble tiro.

Ensambladas solamente con componentes de marcas reconocidas como ABB. SCHNEIDER-EELCTRIC, ASCO, TELERGON.
Aunado a ello están provistas con un diseño eléctrico- mecánico para facilitar su operación, instalación y su mantenimiento. Contamos con un amplio inventario de cualquiera sus partes de repuesto LAS 24 HRS DEL DIA tales como:

  • Módulos de control.
  • Transferencias.
  • Cargadores de Baterías.
  • Bobinas de cierre.
  • Motores de rearme.

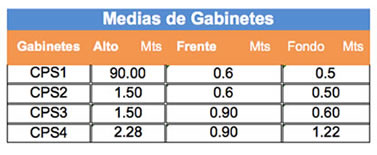

Los tableros de transferencia son fabricados en gabinetes dependiendo la necesidad del uso que le den nuestros clientes:
Sin importar las dimensiones en las que estos tableros se deba alojar o sus características de construcción.
Fabricamos tableros a la medida de sus necesidades y tiempos de entrega.



Construimos con las normas de fabricación NEMA, UL, NEC.

  • Tipo NEMA 1:
    Contacto incidental (menor) y suciedad que cae a Sonda 0.250 pulgadas máximo Sin penetración.
  • Tipo NEMA 2:
    Goteo, salpicaduras ligeras de líquido Prueba de goteo de 30 minutos Cantidad limitada de agua adentro.

  • Tipo NEMA 5:
    Polvo, goteo y salpicaduras ligeras de líquido depositadas Prueba de rocío de 20 psi (170 kPA) Sin agua adentro.
  • Tipo NEMA 12:
    Polvo circulante, goteo y salpicaduras ligeras de líquido y aceite Prueba de goteo de 30 minutos Prueba de rocío de 30 psi (200 kPA) Sin agua adentro

  • Tipo NEMA 13:
    Polvo circulante, rocío de líquido y aceite Agua y agente humectante, 2 galones (7.6 L)/min.
  • 30 minutos sin agua adentro
  • Al aire libre.
  • Tipo NEMA 3:
    Lluvia, aguanieve, nieve y polvo soplado por el viento Manguera para incendios, 45 galones (170 L)/min. Sin agua adentro.
  • Tipo NEMA 3R:
    Lluvia, aguanieve y nieve (3) boquillas de lluvia de 5 psi - 1 hora Cantidad limitada de agua adentro; no en piezas vivas (energizadas)
  • Tipo NEMA 4:
    Agua dirigida con manguera para incendios, 65 galones (246 L)/min. - 5 minutos mínimos Sin agua adentro
  • Tipo NEMA 4X:
    Agua dirigida con manguera y corrosión Manguera para incendios, 65 galones (246 L)/min. - 5 minutos mínimos, 200 horas de rocío salobre Sin agua adentro

  • Tipo NEMA 6:
    Inmersión temporal a profundidad limitada Se sumerge a 6 pies (1.8 m) - 30 minutos Sin agua adentro
  • Tipo NEMA 6P:
    Inmersión prolongada a profundidad limitada Se sumerge a 6 pies (1.8 m) - 24 horas Sin agua adentro

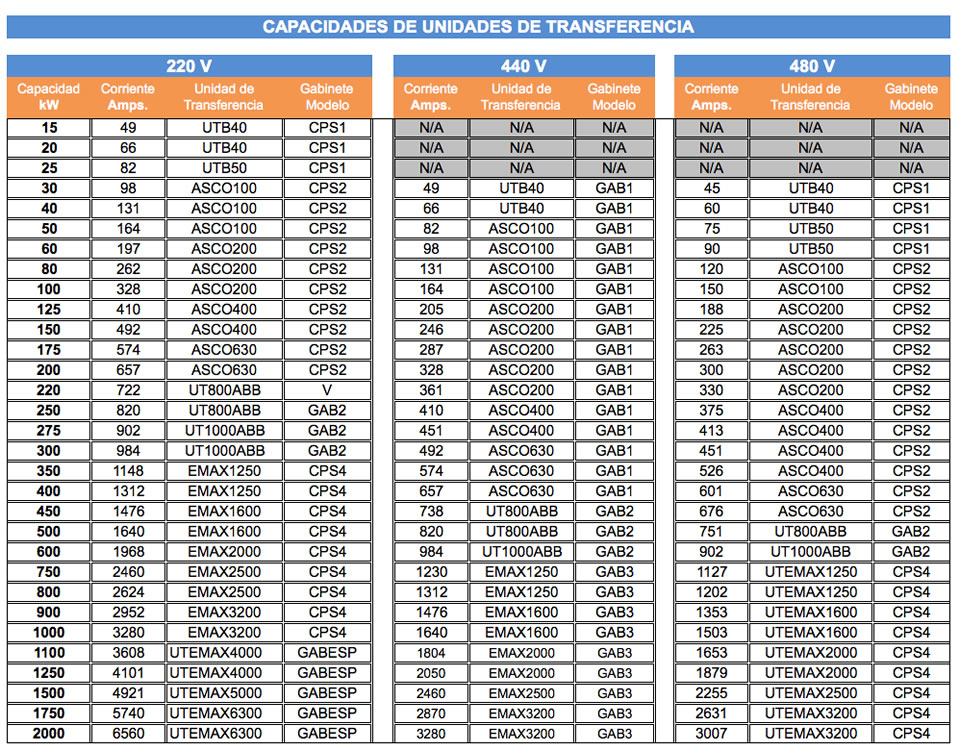

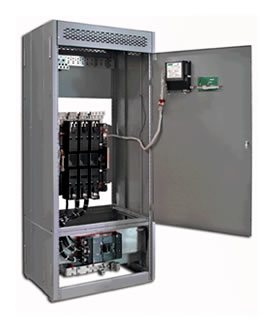

UNIDADES DE TRANSFERENCIA 70AMP-630AMP CON DSE7320.

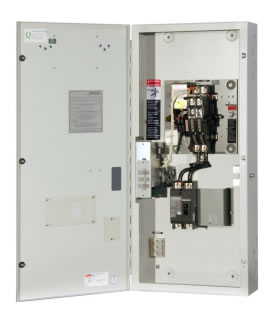

De manera estándar cubrimos este rango con transferencias de contactores o del tipo doble tiro las cuales están adecuadas para tener su operación tanto en modo automático como en una operación manual por medio de palanca asegurando la transferencia o re-transferencia de la carga.

Desarrollamos sistemas de transferencia con contactores magnéticos de multi transferencias.

UNIDADES DE TRANSFERENCIA 800AMP-1000AMP CON DSE7320.

Las transferencias utilizadas en este rango son fabricadas a base de interruptores de tipo termomagnético incorporando las marcas de interruptores líderes en el mercado.

Estos sistemas de transferencias son fabricados también a base de conmutadores de doble tiro que contienen seguridades de operación tanto eléctrica como mecánica para su fácil acceso de conexión de cableado de fuerza para ello se incluye un arreglo de barras de cobre electrolítico dispuesto para recibir tanto zapatas mecánicas.

UNIDADES DE TRANSFERENCIA 1250A- 6300AMP CON DSE7320.

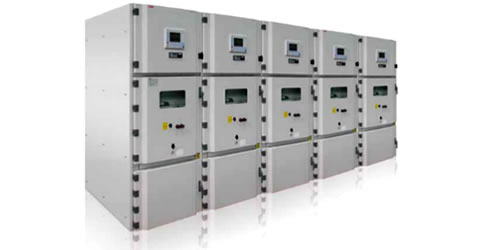

Este amplio rango de amperaje nos permite ofrecer una gran variedad de diseños para estas aplicaciones basando la construcción de estos sistemas de transferencia con interruptores del tipo electromagnético los cuales tanto en su versión del tipo fijo que es el tipo estándar tanto como el de tipo removible los cuales son alojados en un gabinete que cumple con las características requeridas por las Normas oficiales así mismo dependiendo de los requerimientos del usuario siendo diseñadas para cumplir con la correcta operación de grupos electrógenos.
